1. Sprinkler là gì?
Đầu phun sprinkler là vòi phun nước trong hệ thống chữa cháy tự động. Khi nhiệt độ của đám cháy đạt ngưỡng kích hoạt chữa cháy của bộ cảm biến nhiệt, sprinkler sẽ được kích hoạt để chữa cháy. Mỗi sprinkler sẽ thực hiện đồng thời hai chức năng vừa là cảm biến nhiệt, vừa là vòi phun nước. Đầu phun chữa cháy sprinkler được phân bố theo tuyến ống và số lượng được quy định trên một diện tích thiết kế.
Có rất nhiều người lầm tưởng đầu sprinkler sử dụng trong hệ thống báo cháy cháy do nó có hệ thống cảm biến nhiệt, nên gọi nó là đầu báo cháy sprinkler. Tuy nhiên khái niệm đầu báo cháy sprinkler hoàn toàn không đúng. Vì sprinkler không có nhiệm vụ thông báo sự cháy, bộ phận cảm nhiệt được thiết kế để phục vụ mục đích tự động thông minh của sprinkler trong hệ thống chữa cháy.
2. Cấu tạo của đầu phun Sprinkler
Các loại đầu phun sprinkler khác nhau có thể có cấu tạo không hoàn toàn giống nhau nhưng về cơ bản đều có thành phần chính như sau:
– Khung đầu phun (frame): là thành phần chính giữ cho các bộ phận của đầu phun sprinkler liên kết với nhau và kết nối với đường ống nước.

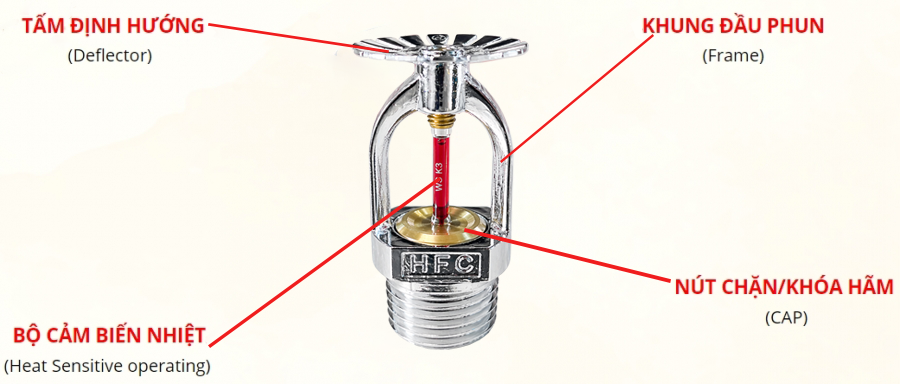

Cấu tạo đầu phun Sprinkler Hafico
– Cảm biến nhiệt (heat sensitive operating): đây là bộ phận điều khiển xả nước; ở điều kiện bình thường nó giữ cố định chốt chặn (cap), không cho nước xả ra. Cảm biến nhiệt thường được sử dụng là ống thủy tinh chứa chất lỏng (tyco sprinkler bulb) hoặc là thanh kim loại dễ nóng chảy (spring arms)
– Chốt chặn hay khóa hãm (cap): có chức năng bịt kín lỗ phun nước không cho nước chảy ra khi đầu phun chưa được kích hoạt phun nước.
– Tấm định hướng (deflector): được lắp phía trên khung đầu phun và đối diện lỗ phun nước, có chức năng phân tán dòng nước từ lỗ phun nước, làm tăng hiệu quả chữa cháy và độ bao phủ của đầu phun. Các kiểu thiết kế tấm định hướng xác định kiểu lắp đặt đầu phun như: hướng lên, hướng xuống, hướng ngang…
3. Nguyên lý hoạt động của đầu phun Sprinkler Hafico
Đầu phun sprinkler thông thường có chốt chặn (cap) được giữ cố định bằng một cơ chế kích hoạt. Loại cơ chế kích hoạt phổ biến nhất là ống thủy tinh chứa chất lỏng giãn nở khi gặp nhiệt độ nóng.
Chất lỏng này được thiết kế để giãn nở ở một nhiệt độ nhất định (57°C, 68°C, 79°C, 93°C…) và làm vỡ ống thủy tinh (sprinkler protected glazing). Khi đó dưới áp lực nước phía sau làm cho chốt giữ (cap) rơi ra ngoài, cho phép nước phun ra lên tấm định hướng đã được thiết kế để phân tán dòng nước, phủ trực tiếp lên đám cháy.

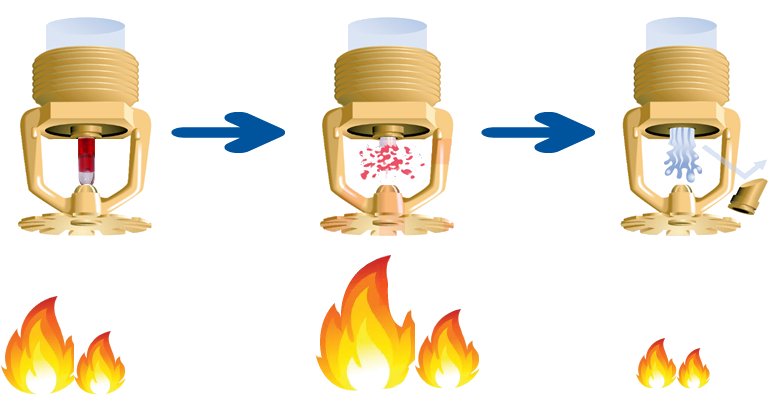

Nguyên lý hoạt động của đầu phun chữa cháy Sprinkler
Thông thường, chỉ cần từ một đến hai đầu phun đã có thể dập tắt đám cháy.
Một số ít đầu phun sử dụng cơ chế kích hoạt gồm 2 miếng kim loại (spring arms) liên kết lại với nhau bằng mối hàn (solder).

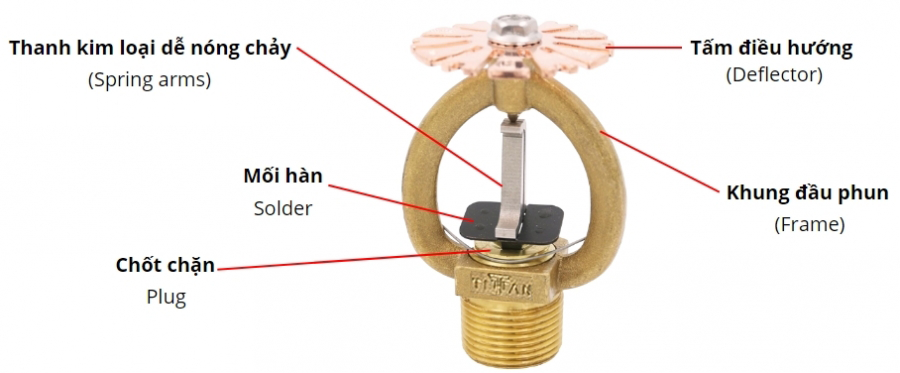

Cấu tạo đầu phun chữa cháy sprinkler sử dụng miếng kim loại nóng chảy
Ở trạng thái bình thường hai thanh này giữ cố định cho chốt chặn (plug) ngăn không cho nước chảy ra khi đầu phun chưa được kích hoạt phun nước, khi mối hàn gặp nhiệt độ đầu phun sprinkler cao bị nóng chảy, hai thanh kim loại (spring arm) tách nhau ra, giải phóng cho chốt chặn (plug) cho phép nước phun ra.
Đầu phun sprinkler cần một ít thời gian để ống thủy tinh vỡ hoặc mối hàn nóng chảy từ lúc nhiệt độ đạt ngưỡng kích hoạt và tiếp tục tăng lên được gọi là thời gian phản ứng (RTI-Response Time Index), có giá trị từ 35 m1/2s1/2 đến 250 m1/2s1/2. Đầu chữa cháy sprinkler có giá trị RTI nhỏ là loại đầu phun phản ứng nhanh.
Ở điều kiện thử nghiệm tiêu chuẩn (nhiệt độ 250°C, tốc độ gió 2.5m/s), một đầu phun 68°C sẽ vỡ ống thủy tinh trong thời gian từ 7s đến 35s tùy thuộc vào RTI.
4. Các loại đầu phun Sprinkler phổ biến hiện nay

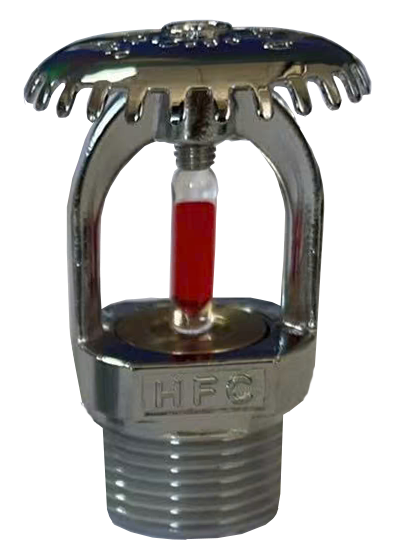

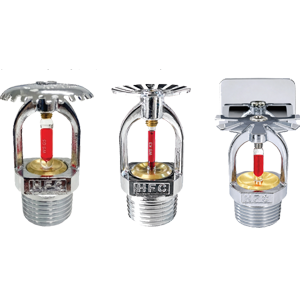

Đầu phun Sprinkler hướng xuống (Pendent Sprinkler) là loại đầu phun được lắp đặt theo phương thẳng đứng với bộ phận tán nước (deflector) hướng xuống dưới, giúp phân bố nước chữa cháy đều trên khu vực bảo vệ. Đây là loại đầu phun được sử dụng rộng rãi trong các hệ thống Sprinkler tự động.
Đối với hệ thống Sprinkler đường ống khô (Dry Pipe System), đầu phun hướng xuống loại tiêu chuẩn không được khuyến nghị sử dụng vì nước có thể tích tụ trong đoạn ống nối giữa đầu phun và ống nhánh. Trong điều kiện nhiệt độ thấp, nước bị đóng băng sẽ làm tắc đầu phun, ảnh hưởng đến khả năng phun nước khi xảy ra cháy.

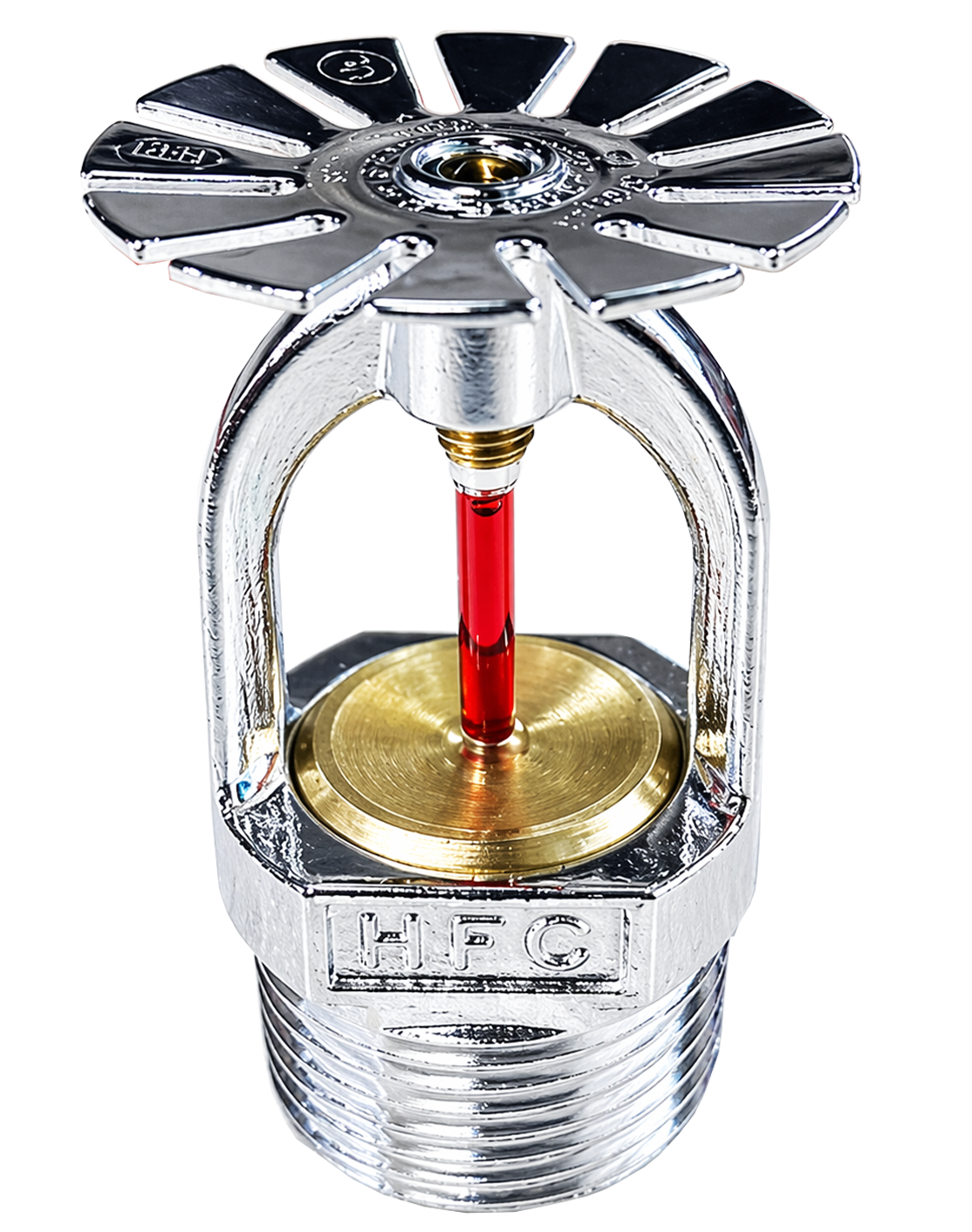

Đầu phun Hafico hướng xuống (Pendent Sprinkler)

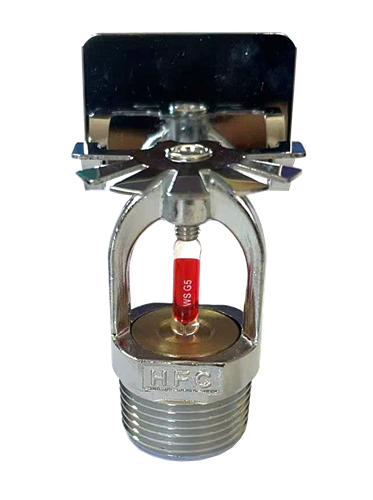

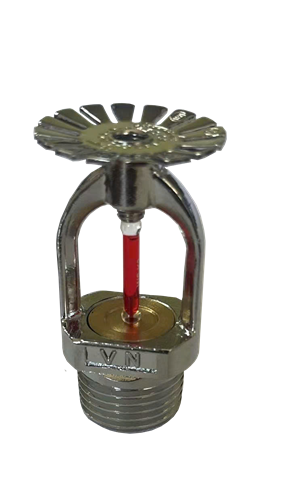

Đầu phun Sprinkler hướng lên (Upright Sprinkler) có dạng phân bố tia nước tương tự như đầu phun hướng xuống (Pendent Sprinkler). Tuy nhiên, loại đầu phun này được lắp đặt trên đỉnh của đường ống nhánh (branch line) hoặc ống đứng (sprig), với tấm tán nước (deflector) hướng lên trên. Khi kích hoạt, dòng nước được phun lên phía trên, va vào tấm tán nước rồi phân bố đều xuống khu vực cần bảo vệ.
Đầu phun hướng lên có thể sử dụng cho hệ thống Sprinkler đường ống khô (Dry Pipe System) do nước không bị đọng lại bên trong đầu phun hoặc đoạn ống nối. Điều này giúp loại bỏ nguy cơ nước đóng băng gây tắc nghẽn đầu phun trong môi trường có nhiệt độ thấp.

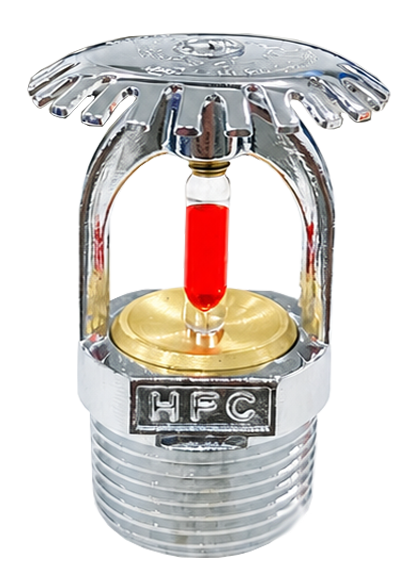

Đầu phun Hafico hướng lên (Upright Sprinkler)
Đầu phun Sprinkler hướng ngang (Sidewall Sprinkler) thường được lắp đặt dọc theo tường, với hướng phun nước từ tường ra phía không gian hoặc khu vực cần bảo vệ. Tùy theo thiết kế và chứng nhận của nhà sản xuất, đầu phun có thể được lắp ở bên hông, phía dưới hoặc phía trên đường ống nhánh (branch line).
Kiểu phân bố nước của Sidewall Sprinkler có dạng tương tự một phần tư hình cầu, trong đó phần lớn lượng nước được phun ra phía trước để bao phủ khu vực bảo vệ, đồng thời một lượng nhỏ nước được hướng vào bề mặt tường phía sau đầu phun nhằm đảm bảo khả năng bảo vệ toàn diện.

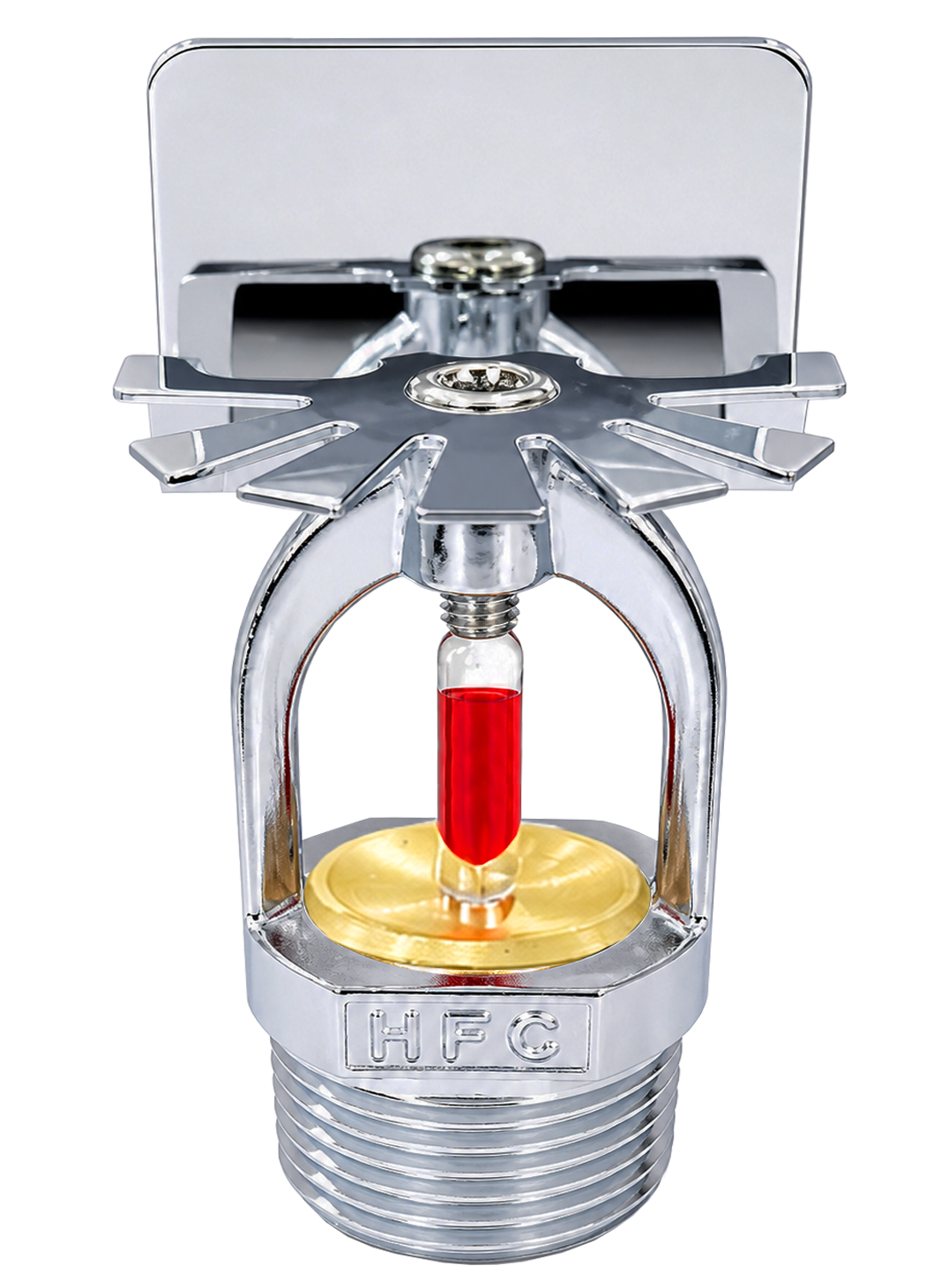

Đầu phun Hafico hướng ngang (Sidewall Sprinkler)

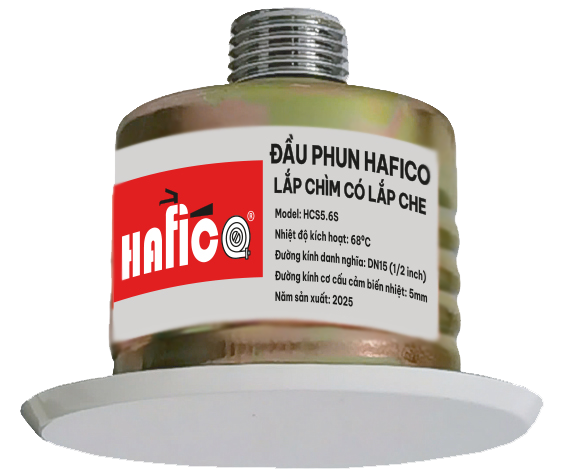

Đầu phun Sprinkler âm trần có nắp che (Concealed Sprinkler) là một dạng đầu phun Sprinkler lắp âm (Recessed Sprinkler) được trang bị thêm nắp che (cover plate) nhằm che khuất hoàn toàn đầu phun sau khi lắp đặt, mang lại tính thẩm mỹ cao cho công trình.
Nắp che thường được liên kết với khung đỡ bằng hợp kim hàn nóng chảy (solder) và được lắp vào cụm đầu phun bằng cơ cấu ren hoặc ngàm cài. Hợp kim này được thiết kế để nóng chảy ở nhiệt độ thấp hơn nhiệt độ kích hoạt của đầu phun Sprinkler. Khi nhiệt độ môi trường đạt đến ngưỡng quy định, nắp che sẽ tự động tách rời, tạo điều kiện để tấm tán nước (deflector) hạ xuống dưới bề mặt trần. Sau đó, khi đầu phun đạt đến nhiệt độ kích hoạt, bóng thủy tinh hoặc chốt hãm sẽ vỡ, cho phép nước phun qua tấm tán nước và phân bố đều trên khu vực cần bảo vệ.

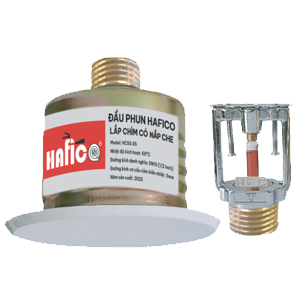

Đầu phun Hafico âm trần có nắp che (Concealed Sprinkler)
Đầu phun hở (Open Sprinkler) là loại đầu phun không có phần tử cảm biến nhiệt (không sử dụng bóng thủy tinh hoặc chốt hãm nóng chảy) và được sử dụng trong hệ thống chữa cháy Deluge (Deluge System).
Khác với đầu phun Sprinkler thông thường, đầu phun hở không tự kích hoạt khi gặp nhiệt. Nguồn nước của hệ thống được giữ lại bởi van xả tràn (Deluge Valve). Khi hệ thống phát hiện cháy – thường thông qua hệ thống đầu báo nhiệt hoặc các thiết bị phát hiện cháy khác – van Deluge sẽ tự động mở, cho phép nước đồng thời chảy đến tất cả các đầu phun hở trong khu vực được bảo vệ.
Thiết kế này giúp phun một lưu lượng nước lớn trên toàn bộ khu vực cần bảo vệ trong thời gian rất ngắn, nhanh chóng khống chế hoặc dập tắt đám cháy. Đầu phun hở thường được sử dụng để bảo vệ các khu vực có nguy cơ cháy cao hoặc nơi đám cháy có khả năng lan truyền nhanh, như kho chứa nhiên liệu, xăng dầu, nhà máy hóa chất, trạm biến áp, khu vực chứa chất lỏng dễ cháy.
Đầu phun Hafico màng hở ( Open Sprinkler)
5. Mua đầu phun Sprinkler Hafico chất lượng ở đâu?
Thương hiệu đầu phun Sprinkler Hafico được sản xuất trực tiếp tại Công ty cổ phần Fire Front Việt Nam. Mặc dù mới thành lập từ năm 2023 nhưng đi kèm với nhiều kinh nghiệm sẵn có, chúng tôi cam kết mọi thiết bị đầu phun Sprinkler được sản xuất bởi Fire Front Việt Nam đều là hàng chính hãng, đạt chất lượng, đạt tiêu chuẩn an toàn phòng cháy chữa cháy.

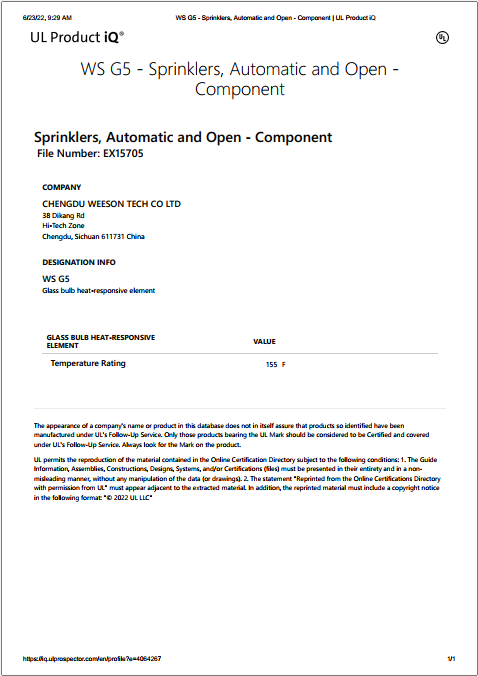

Chứng nhận chất lượng bầu nhiệt và đầu phun Sprinkler Hafico
Mua sản phẩm do Fire Front Việt Nam cung cấp, bạn sẽ có được sản phẩm tốt, phù hợp với nhu cầu và được trải nghiệm chất lượng dịch vụ chăm sóc khách hàng chu đáo, tận tình.
Hiện tại sản phẩm đầu phun Sprinkler Hafico có đầy đủ các dòng sản phẩm để có thể cung cấp cho các đại lý, nhà phân phối, các công trình dự án lớn nhỏ trên toàn quốc.
